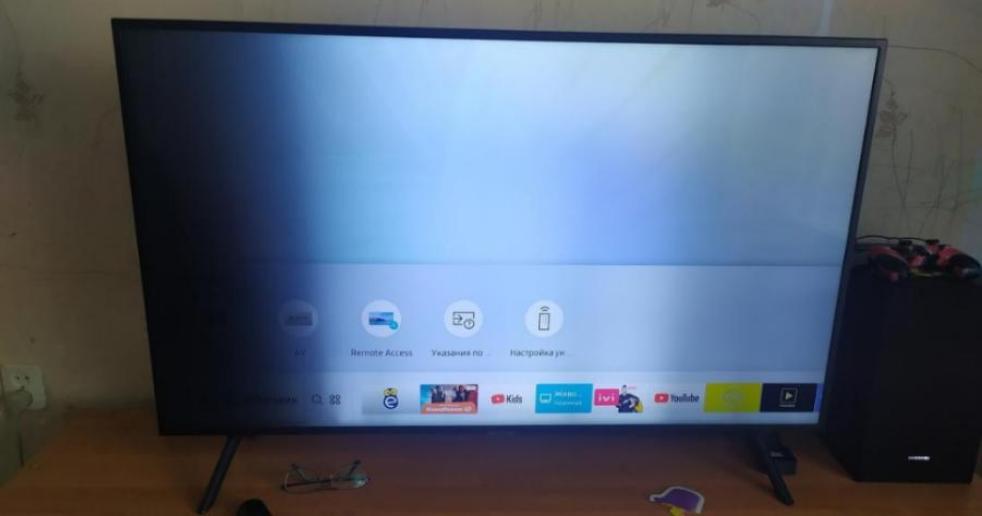

Замена подсветки на телевизоре Samsung UE55NU7120
Как заменить EDGE подсветку на телевизоре Samsung? Какие могут возникнуть трудности?
Замена системы EDGE-подсветки в современных телевизорах Samsung — это технически сложная процедура, требующая не только инструментов, но и глубокого понимания конструкции устройства. Ошибка на любом этапе может привести к повреждению матрицы, стоимость замены которой превышает стоимость нового телевизора.
Главное при ремонте таких телевизоров или аналогичных моделей - это понимать как правильно разбираются такие телевизоры.
В этой статье эксперты сервисного центра Reborn поделятся профессиональным алгоритмом замены подсветки и расскажут, на что обратить внимание, чтобы не превратить ремонт в катастрофу.
Этап 1: Разборка корпуса и демонтаж плат
Первое и самое важное — правильный демонтаж задней панели.
⚠️ Внимание: Крышка телевизора удерживается пластиковыми защелками, которые зацепляются за металлические спицы по периметру.
1. Снятие крышки: Будьте предельно осторожны. Чтобы не сломать защелки, используйте специальный ключ для открытия замков или профессиональные пластиковые лопатки (спуджеры).

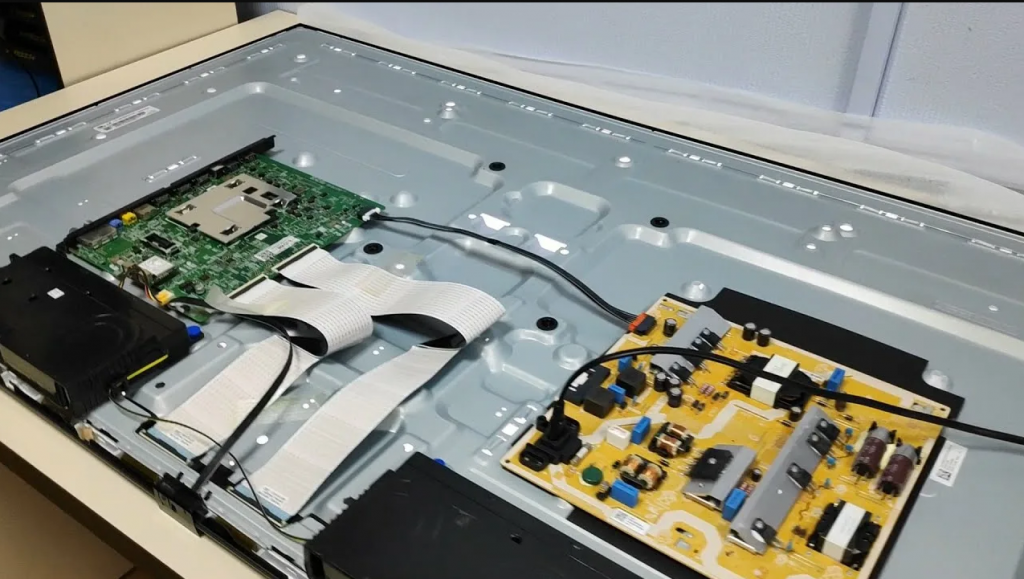

Для начала необходимо снять заднюю крышку телевизора. Будьте предельно осторожны, так как крышка держится на пластиковых защелках, которые держатся (зацепляются) за металлические спицы по периметру телевизора. Вам потребуется специальный ключ для открывания таких замков, либо другой инструмент (лопатки). После того как удастся снять крышку телевизора, вы увидите следующее:

2. Демонтаж внутренних компонентов:
Далее снимаем платы, сдвигаются в сторону. Снимаем динамики и защитную планку с планок матрицы. Снимаем кнопку включения и убираем все шлейфа.
Следующим шагом нужно перевернуть телевизор матрицей вверх. Осмотрите телевизор внимательно. Посмотрите как и на каком расстоянии идут защелки рамки матрицы. Осторожно отщелкните всю рамку по периметру. Начиная с одного угла и двигаясь по кругу.

Этап 2: Работа с матрицей и светофильтрами (Критический этап)⚠️⚠️⚠️
Следующим шагом необходимо перевернуть телевизор матрицей вверх.

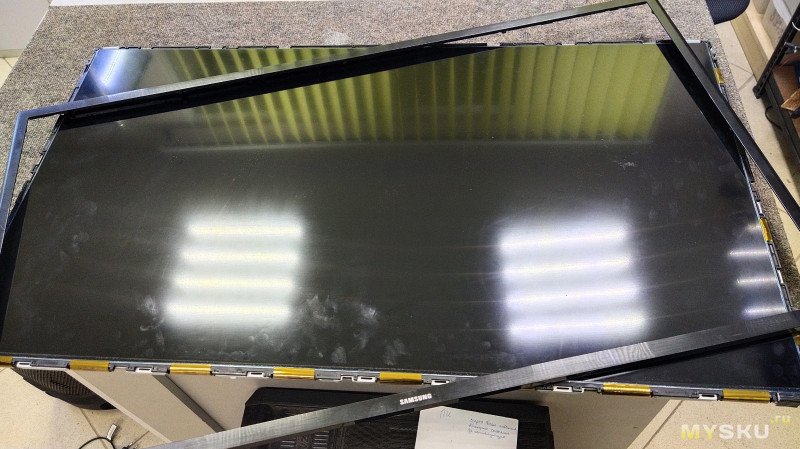

1. Снятие рамки: Внимательно осмотрите расположение защелок рамки матрицы. Начиная с одного угла, аккуратно отщелкните всю рамку по периметру.
2. Демонтаж матрицы: Работайте только в чистых перчатках! Это необходимо, чтобы не оставить отпечатков пальцев на матрице или светофильтрах — такие следы невозможно удалить, не разбирая экран повторно, и они будут отчетливо видны при работе.
3. Соблюдение очередности: При снятии светофильтров строго соблюдайте их последовательность.

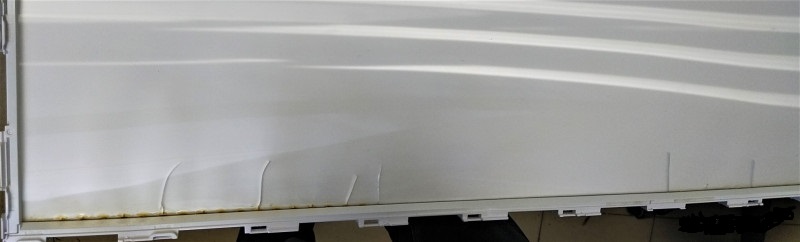

4. Проверка диффузора: Отстегните белые рамки, фиксирующие диффузор и отражатель. Осмотрите нижнюю часть диффузора (рассеивателя) на наличие трещин или оплавленных участков.
После этого осторожно снимите матрицу (руки должны быть в перчатках). Чтобы не оставлять отпечатки на матрице и на светофильтрах, иначе их может быть видно на экране. Соблюдайте очередность светофильтров. Затем отстегните белые рамки фиксирующие диффузор и отражатель. Осмотрите нижнюю часть диффузора (там могут быть трещины или оплавленные части). Если на диффузоре есть дефекты - его необходимо заменить (мы рекомендуем к замене только оригинальные диффузоры или как их еще называют - рассеиватель). Аккуратно снимите светодиодные ленты и зачистите остатки клея и скотча, после чего можете установить новые светодиодные ленты. Обычно они имеют такую маркировку - AOT-55-NU7100-2X40-3030C-d6t-2d1-20S2P.

Совместимые модели телевизоров
Данный тип подсветки и алгоритм ремонта актуальны для широкого ряда моделей Samsung, включая:
UE55NU7090U, UE55NU7300U, UE55NU7100U, UE55RU7300U, UE55NU7120U, UE55RU7470U, UE55NU7670U, UE55NU7140U, UE55RU7100U, UE55NU7470U, UE55NU7400U, UE55NU7450U, UE55NU7172U, UE55NU7650U, UE55NU7097U, UE55NU7472U, UE55NU7462U, UE55NU7179U, UE55N5570AU, UE55RU7305K, UE55NU7440S, UE55NU7102K, UE55NU7099U и др.
- Совет эксперта: Если на диффузоре есть дефекты, мы настоятельно рекомендуем заменить его на оригинальный (например, маркировка BN61-15665A). Помните, что на оригинальном рассеивателе пленки расположены с обеих сторон.

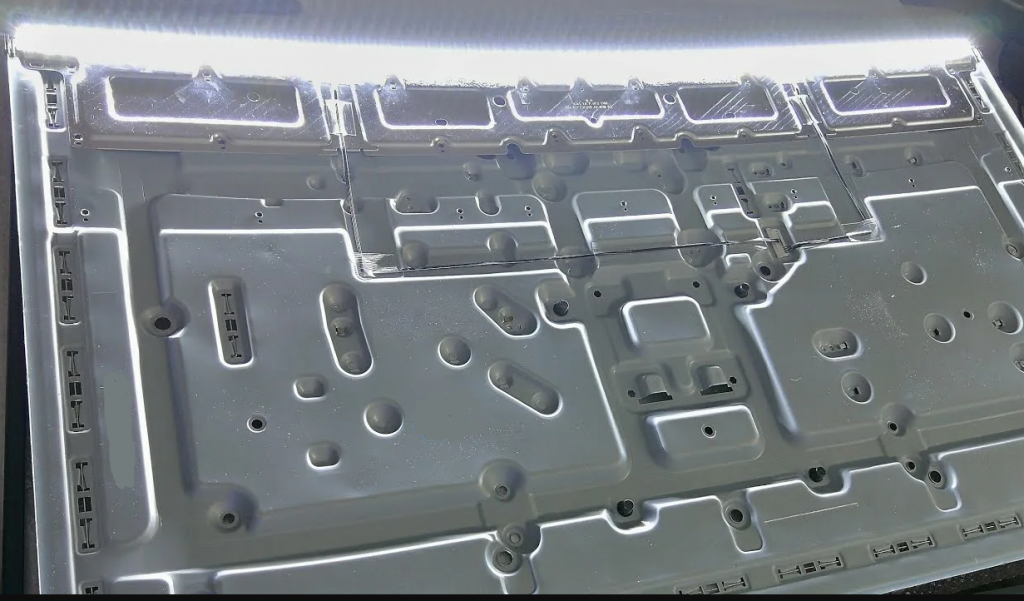

После установки новой светодиодной подсветки. Подключите на место плату питания и включите шнур питания в розетку. Если все установлено верно, светодиодная подсветка будет светиться. Значит у вас все сделано верно.

Далее отключаем питание и приступаем к обратной сборке телевизора. Установите отражатель, диффузор, белые рамки и все светофильтры в обратной последовательности. Установите матрицу и закрепите рамку телевизора. Следующим шагом переверните телевизор экраном вниз. Установите все платы, шлейфа, динамики и защитный экран на планки матрицы. Подключите все аккуратно. На этом этапе повторно включите телевизор в сеть, чтобы убедиться что все работает и у вас есть четкое изображение без дефектов. Теперь закройте заднюю крышку и руками проведите по всем местам где крышка должна защелкнуться. Давите на крышку аккуратно.

Этап 2: Работа с матрицей и светофильтрами (Критический этап)
Следующим шагом необходимо перевернуть телевизор матрицей вверх.
1. Снятие рамки: Внимательно осмотрите расположение защелок рамки матрицы. Начиная с одного угла, аккуратно отщелкните всю рамку по периметру.
2. Демонтаж матрицы: Работайте только в чистых перчатках! Это необходимо, чтобы не оставить отпечатков пальцев на матрице или светофильтрах — такие следы невозможно удалить, не разбирая экран повторно, и они будут отчетливо видны при работе.
3. Соблюдение очередности: При снятии светофильтров строго соблюдайте их последовательность.
4. Проверка диффузора: Отстегните белые рамки, фиксирующие диффузор и отражатель. Осмотрите нижнюю часть диффузора (рассеивателя) на наличие трещин или оплавленных участков.
- Совет эксперта: Если на диффузоре есть дефекты, мы настоятельно рекомендуем заменить его на оригинальный (например, маркировка BN61-15665A). Помните, что на оригинальном рассеивателе пленки расположены с обеих сторон.
[H2] Этап 3: Замена светодиодных лент
После демонтажа рассеивателя аккуратно снимите старые светодиодные ленты.
Важно: Тщательно зачистите остатки старого клея и скотча перед установкой новых элементов.
Для данной серии телевизоров (включая модель UE55NU7120) обычно используется подсветка с маркировкой:
AOT-55-NU7100-2X40-3030C-d6t-2d1-20S2P.
[H2] Совместимые модели телевизоров
Данный тип подсветки и алгоритм ремонта актуальны для широкого ряда моделей Samsung, включая:
UE55NU7090U, UE55NU7300U, UE55NU7100U, UE55RU7300U, UE55NU7120U, UE55RU7470U, UE55NU7670U, UE55NU7140U, UE55RU7100U, UE55NU7470U, UE55NU7400U, UE55NU7450U, UE55NU7172U, UE55NU7650U, UE55NU7097U, UE55NU7472U, UE55NU7462U, UE55NU7179U, UE55N5570AU, UE55RU7305K, UE55NU7440S, UE55NU7102K, UE55NU7099U и др.
[H2] Этап 4: Тестирование и обратная сборка
Перед окончательной сборкой необходимо провести проверку:
1. Подключите плату питания к новым лентам.
2. Включите шнур в розетку. Если подсветка загорелась равномерно — вы все сделали верно.
3. Обратная сборка: Установите отражатель, диффузор, белые рамки и светофильтры в строго обратной последовательности.
4. Установите матрицу, закрепите рамку и переверните телевизор. Установите платы, шлейфы и динамики.
5. Финальный тест: Перед закрытием задней крышки повторно включите телевизор в сеть, чтобы убедиться в отсутствии дефектов изображения.
